Minipočítač Shuttle NC10

Minipočítač Shuttle NC10

Štvrtá séria XPC nano radu počítačou od Shuttle

Rad Shuttle NC10 je poháňaný energeticky úspornými procesormi Intel ULV (ultra-low-voltage) generácie Whiskey-Lake-U a zahŕňa štyri modely s procesormi od Celeron po Core i7. Všetky štyri modely podporujú dva digitálne video výstupy pre UHD/4K displeje so 60 Hz a jeden 2,5" disk, ktorý má výšku až 15 mm, ako aj jednu SSD kartu M.2-2280 NVMe. Profesionálni používatelia ocenia Intel Gigabit-LAN a jeden sériový port, ktorý označuje, na aké účely je séria NC10 určená hlavne pre Digital Signage, POS, ovládanie, kanceláriu alebo dokonca multimédiá

Základné vlastnosti:

Processor v závislosti od zvoleného modelu:

- Intel Celeron 4205U
- Intel Core i3-8145U
- Intel Core i5-8265U
- Intel Core i7-8565U

- Intel UHD Graphics
- až 64 GB of DDR4 RAM
- 1× NVMe, 1× SATA 2.5", card reader
- 1× HDMI 2.0a, 1× DisplayPort 1.2
- 1× M.2-2280
- Gigabit Ethernet, WLAN and Bluetooth
- 1× USB 3.2 Gen 1 (5 Gbit), 1× USB 3.2 Gen 1 (5 Gbit) Type C, 2× USB 2.0, 1× COM
- Always-on jumper
- Wall/VESA mount included



Stavba PC

PC s čiernym plastovým šasi

Rozmery: 142 x 142 x 42 mm (LWH) = 847 ml

Hmotnosť: 0,4 kg netto, 1,2 kg celkovo

Otvor pre zámok Kensington

Obsahuje vertikálny stojan a 75/100 mm VESA držiak

Nízka spotreba energie

Spotreba energie v režime nečinnosti s 2,5" SSD v systéme Windows 10: iba cca 6 W

Prevádzková poloha

1) Horizontálne

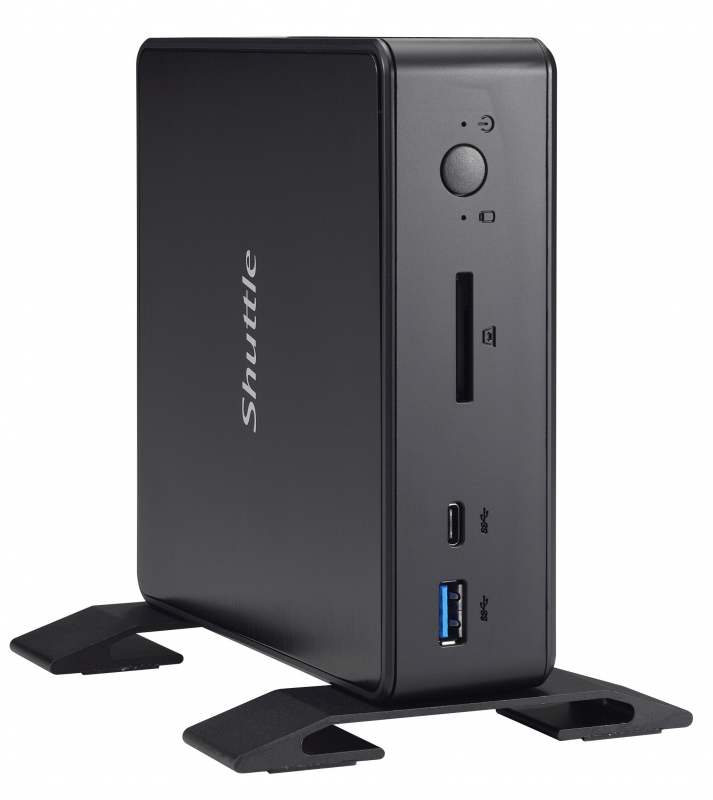

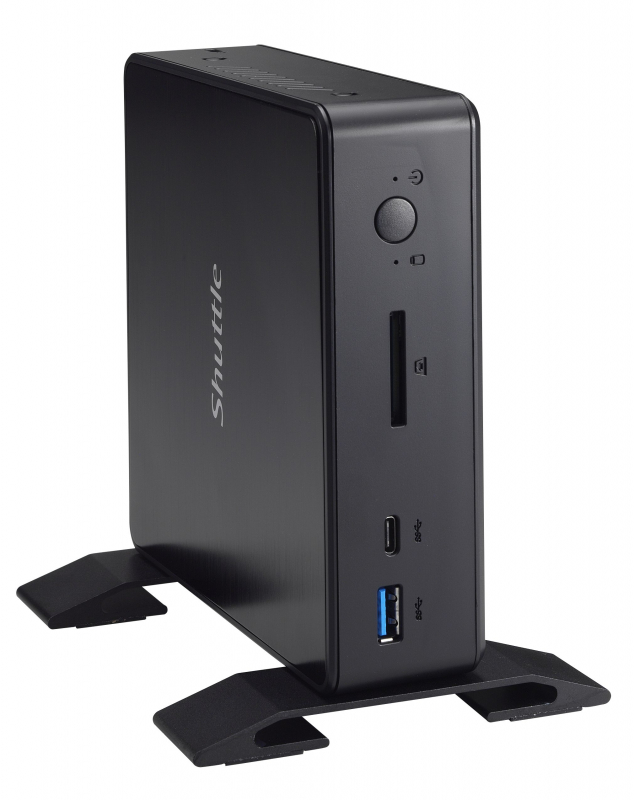

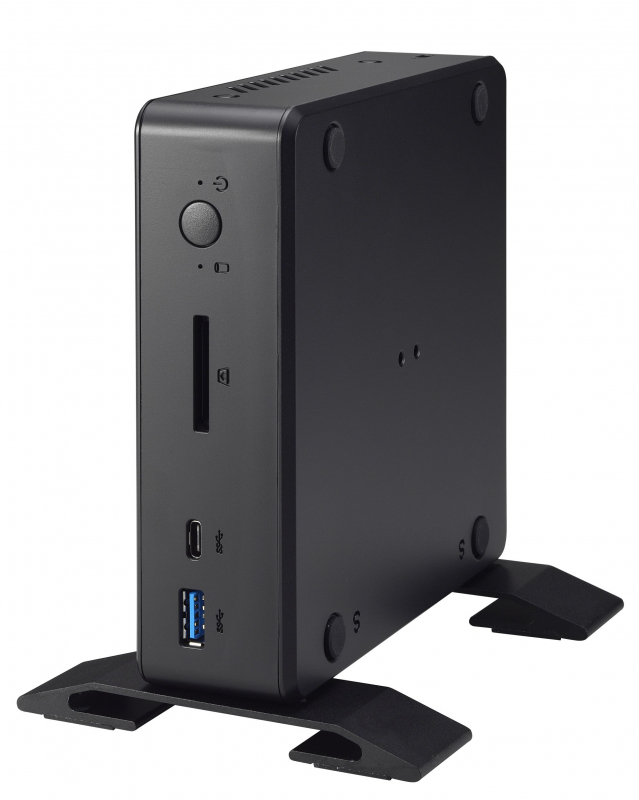

2) Vertikálne so stojanom

3) Upevnené VESA za príslušný monitor

Operačný systém

Tento systém sa dodáva bez operačného systému.

Je kompatibilný s:

- Windows 10/11, 64-bit

- Linux, 64-bit

Procesor podľa zvoleného modelu (NC10U / NC10U3 / NC10U5 / NC10U7)

NC10U

Model: Intel Celeron 4205U (ULV)
Architektúra System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom: nevyžaduje sa žiadna čipová sada
FCBGA1528 - pripájaný priamo na základnú dosku
Kódové meno: Whisky Lake U (8th Generation Intel Core)
Jadrá: 2
Frekvencia: 1,8 GHz
Vyrovnávacia pamäť L1/L2/L3: 128 kB / 512 kB / 2 048 kB
TDP výkon: 15 W maximálne
Výrobný proces: 3. generácia vylepšená 14nm++
Maximálna teplota spoja: 100 °C
Podporuje 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

NC10U3

Model: Intel Core i3-8145U (ULV)
Architektúra System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom: nevyžaduje sa žiadna čipová sada
FCBGA1528 - pripájaný priamo na základnú dosku
Kódové meno: Whiskey Lake U (8th Generation Intel Core)
Jadrá / Vlákna: 2 / 4
Frekvencia: 1.8 GHz
Max. Turbo Frequency: 3.9 GHz
L1/L2/L3 Cache: 128 kB / 512 kB / 4 MB
TDP výkon: 15 W maximum
Výrobný proces: 3rd-generácia vylepšená14nm++
Maximálna teplota: 100 °C
Podpora 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

NC10U5

Model: Intel Core i5-8265U (ULV)
Architektúra System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom: nevyžaduje sa žiadna čipová sada
FCBGA1528 package - pripájaný priamo na základnú dosku
Kódové meno: Whiskey Lake U (8th Generation Intel Core)
Jadrá / Vlákna: 4 / 8
Frekvencia: 1.6 GHz
Max. Turbo Frequency: 3.9 GHz
L1/L2/L3 Cache: 128 kB / 512 kB / 6 MB
TDP výkon: 15 W maximum
Výrobný proces: 3rd-generácia vylepšená14nm++
Maximum teplota: 100 °C
Podpora 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

NC10U7

Model: Intel Core i7-8565U (ULV)
Architektúra System-on-a-chip (SoC) s integrovanou pamäťou a grafickým radičom: nevyžaduje sa žiadna čipová sada
FCBGA1528 package - pripájaný priamo na základnú dosku
Kódové meno: Whiskey Lake U (8th Generation Intel Core)
Jadrá / Vlákna: 4 / 8
Frekvencia: 1.8 GHz
Max. Turbo Frequency: 4.6 GHz
L1/L2/L3 Cache: 128 kB / 512 kB / 8 MB
TDP výkon: 15 W maximum
Výrobný proces: 3rd-generation enhanced 14nm++
Maximálna teplota: 100 °C
Podpora 64-bit, VT-x (EPT), VT-d, Enhanced SpeedStep, NX bit, AES-NI, SSE 4.1/4.2

Ventilátor

Vstavaný chladiaci ventilátor CPU so 4-pinovým konektorom

Podporuje otáčky ventilátora s reguláciou teploty

Integrovaná grafika

Grafická karta Intel UHD Graphics 610

Frekvencia hodín GPU: 300~900 MHz

Výkonné jednotky (EU): 12

Podporuje DirectX 12

Podporuje úplné hardvérové ​​dekódovanie H264, H265 8/10 bit, VP8/9, VC-1, AVC

Podporuje technológiu Quick Sync Video a Clear Video HD

Podporuje až dve nezávislé obrazovky:

1) DisplayPort 1.2 podporuje Ultra HD @ 60 Hz

2) HDMI 2.0a podporuje Ultra HD @ 60 Hz

Základná doska / BIOS

AMI BIOS v 8 MB EEPROM s rozhraním SPI

Podporuje obnovenie po výpadku napájania

Podporuje Wake on LAN (WOL)

Podporuje zapnutie pomocou alarmu RTC

Podporuje bootovanie z USB zariadení a čítačky SD kariet

Podporuje monitorovanie hardvéru a funkciu Watchdog

Podporuje Unified Extensible Firmware Interface (UEFI)

Podporuje firmvér TPM v2.0 (fTPM)

Nabíjačka

Externý 65 W napájací adaptér (bez chladenia)

Vstup: 100~240 V AC, 50/60 Hz, max. 1,6 A

Výstup: 19 V DC, max. 3,42 A, max. 65 W

DC kábel cca. 175 cm s koaxiálnym konektorom: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)

DC-vstup počítača podporuje 19V±5%.

AC kábel, cca. 170 cm, s plochou, dvojpólovou eurozástrčkou

Podpora pamäte

2x slot SO-DIMM s 260 pinmi

Podporuje DDR4-2133 (PC4-17000) SDRAM pri 1,2 V

Podporuje DDR4-2400/2666 na 2133 MHz

Podporuje režim Dual Channel

Podporuje maximálne 32 GB na DIMM,

maximálna celková veľkosť: 64 GB

Podporuje dva moduly DIMM bez vyrovnávacej pamäte (bez ECC alebo registrované)

2,5" Drive Bay

Podporuje jeden pevný disk Serial ATA

alebo jeden SATA SSD disk vo formáte 6,35 cm / 2,5".

Výška zariadenia: 15 mm (max.)

Podporuje Serial-ATA III, šírka pásma 6 Gb/s (600 MB/s).

Čítačka pamäťových kariet

Integrovaná čítačka SD kariet

Podporuje pamäťové flash karty SD, SDHC a SDXC

Podporuje bootovanie z SD karty

M.2 Slot pre SSD disky

Slot M.2 2280 BM poskytuje nasledujúce rozhrania:

- PCI-Express Gen. 2.0 X4 s rýchlosťou prenosu dát až 2 GB/s

- SATA v3.0 (max. 6 Gbps)

Podporuje M.2 karty so šírkou 22 mm

a dĺžkou 42, 60 alebo 80 mm (typ 2242, 2260, 2280).

Podporuje M.2 SATA SSD (s kľúčom B+M) a M.2 PCIe SSD s NVMe (s kľúčom M)

Audio

Audio kodek s vysokým rozlíšením Realtek® ALC 662

3,5 mm / 4-pólový kombinovaný audio konektor pre slúchadlá a mikrofón [2]

Digitálny viackanálový audio výstup: cez HDMI a DisplayPort

Gigabit LAN

Ethernetový ovládač Intel i211

Podporuje prevádzku 10/100/1 000 MBit/s (Gigabit)

Podporuje WAKE ON LAN (WOL)

Podporuje spustenie siete pomocou prostredia Preboot eXecution Environment (PXE)

IEEE 802.3az Energy Efficient Ethernet (EEE)

Rozhranie: PCIe v2.1

Bezdrôtová sieť LAN

Vstavaná M.2-2230-A/E WLAN karta a interná anténa

Jednočipový 1T1R WLAN radič Realtek RTL8188EE

Podporuje IEEE 802.11b/g/n, max. 150 Mbps up-/downstream

Zabezpečenie: WPA/WPA2(-PSK), WEP 64/128 bit, IEEE 802.11x/i

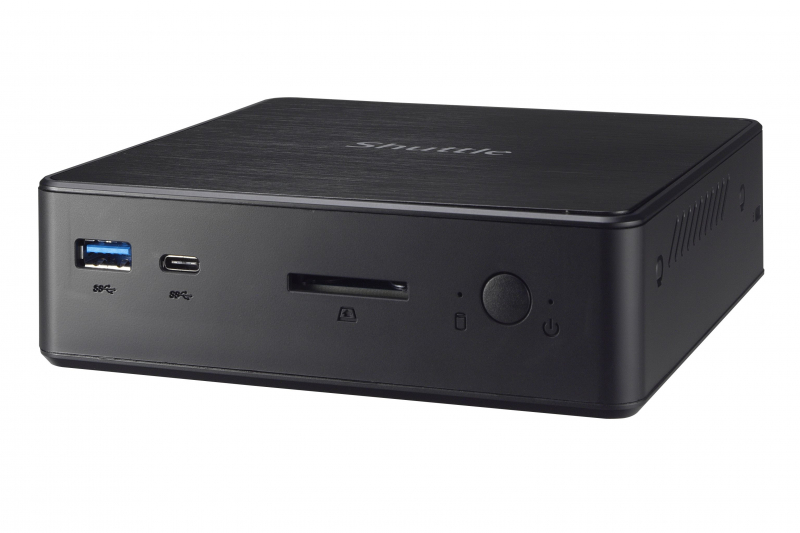

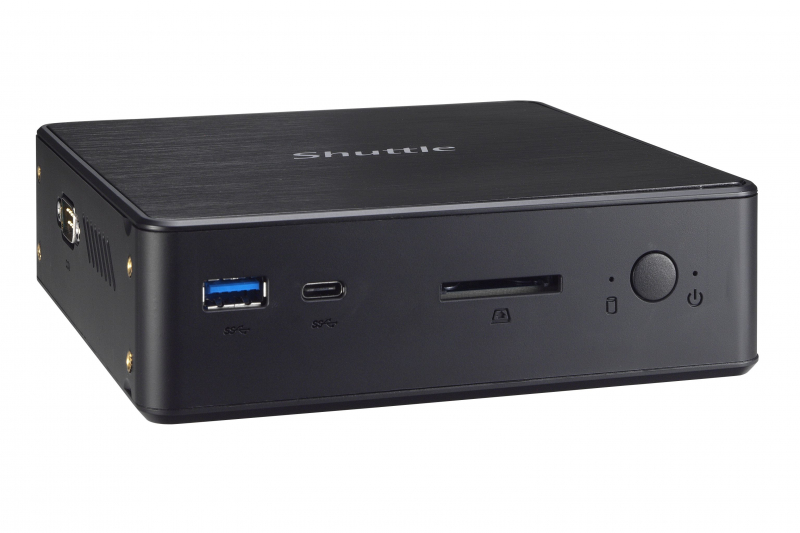

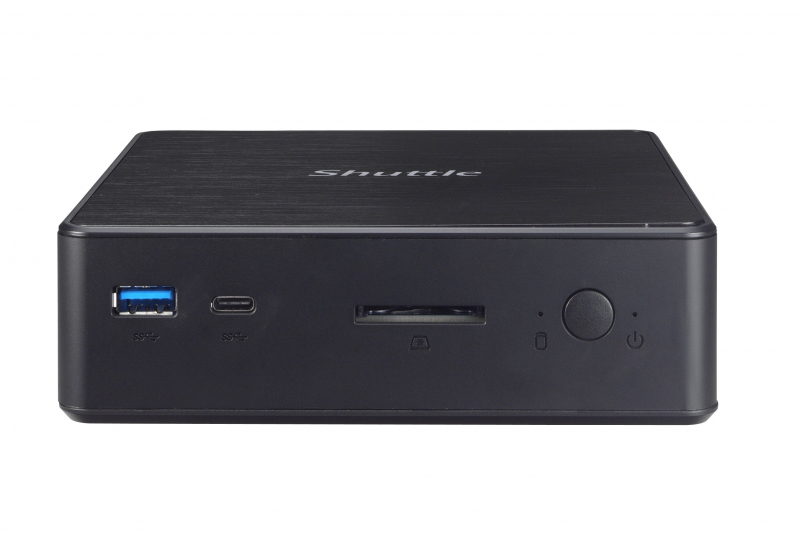

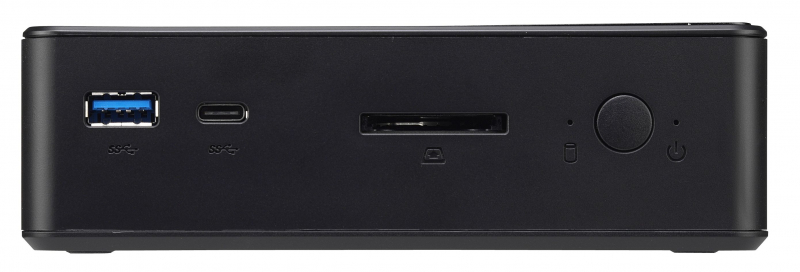

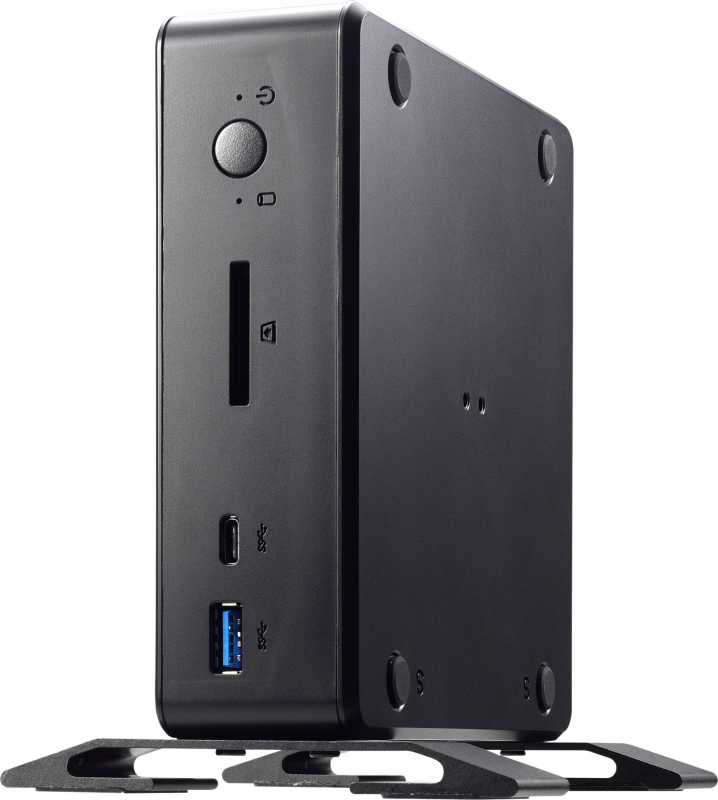

Konektory na prednom paneli

USB 3.2 Gen 1 Typ A (max. 5 Gb/s, modrý)

USB 3.2 Gen 1 Typ C (max. 5 Gb/s)

Čítačka SD kariet (podporuje SD, SDHC, SDXC)

Vypínač

LED napájania (modrá, bliká v režime pozastavenia)

HDD LED (oranžová)

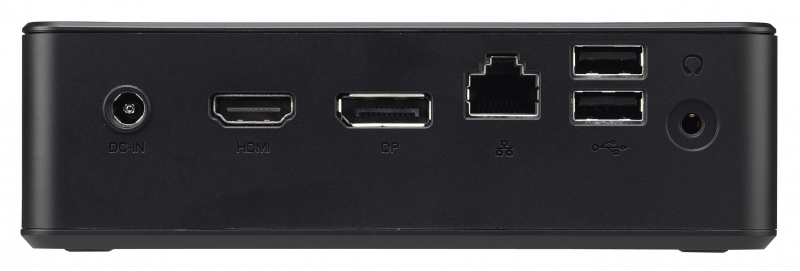

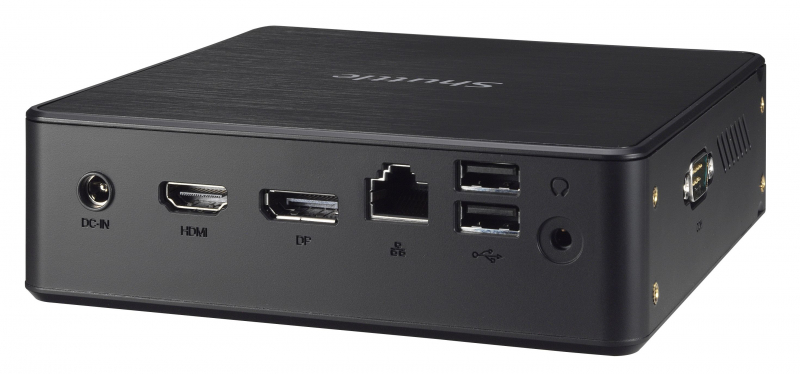

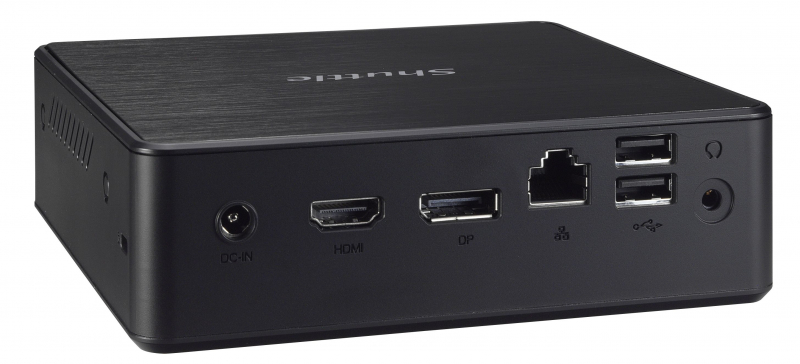

Konektory na zadnom paneli

DisplayPort 1.2 [1]

HDMI 2.0a

2x USB 2.0 typ A

Gigabit LAN (RJ45)

Audio Combo Port pre slúchadlá a mikrofón (3,5 mm jack, 4-pólový) [2]

DC vstupný konektor pre externý napájací adaptér

2x perforácia pre voliteľné externé WLAN antény

Konektory na ľavej strane

Sériový port RS232 COM (D-Sub, 9-kolíkový)

Poznámka: Sériový konektor (port COM) nemožno použiť, ak sa NC10U prevádzkuje vo vertikálnej polohe.

Dodávané príslušenstvo

Viacjazyčná príručka rýchlej inštalácie

DVD s ovládačmi pre Windows

Montážna sada VESA (dva diely), vyrobená z ocele,

Šesť skrutiek (4x M4x10, 2x M2.5x3)

Držiak pre 2,5" disk s ôsmimi skrutkami (M3x5)

Dva hliníkové stojany (šírka 110 mm) so štyrmi skrutkami M3x7 pre vertikálnu prevádzku

Štyri čierne, zaoblené gumené nožičky

Dve skrutky pre montáž kariet M.2

Napájací adaptér 65 W so sieťovým káblom

Voliteľné príslušenstvo

WLN-M / WLN-M1: Modul bezdrôtovej siete LAN s dvoma externými anténami,

podporuje WiFi IEEE 802.11n/ac (2,4 / 5 GHz) a Bluetooth 4.0

Environmentálna špecifikácia

Rozsah prevádzkovej teploty: 0~40 °C [3]

Rozsah relatívnej vlhkosti: 10~90% (bez kondenzácie)

Certifikácie

EMI: CE, FCC, BSMI, RCM, RED, VCCI

Bezpečnosť: CB, BSMI, ETL

Iné: RoHS, Energy Star, ErP

Toto zariadenie je klasifikované ako technické informačné zariadenie (ITE) v triede B a je určené na použitie v obývačke
